Контролер управління системою зворотного осмосу СВ-5

CB -5 Контролер зворотного осмосу.

Призначення: Головна функція контролера – це запрограмоване управління режимами (робота/зупинки/промивання) в системах зворотного осмосу.
Комплектація і принцип роботи контролера CB-5:

• кріпильні пристосування для легкого і швидкого монтажу контролера на фільтруючу установку;

• всі потрібні для включення приладу проводу;

• у наборі ще йдуть електроди для датчиків кондуктометра.

Принцип роботи контролера CB-5: Контролер СВ-5 застосовується для зворотньоосмотичних систем фільтрації. При роботі зворотного осмосу він контролює подачу води, що надходить на  установку. Подібний контроль потрібен для запобігання швидкого забруднення мембран зворотного осмосу.

Цей пристрій також спостерігає за станом всієї очисної системи і вчасно повідомляє про несправності. Вбудований в пристрій СВ-5 TDS метр визначає за допомогою датчиків концентрацію солей в очищеній воді (солевміст пермеата). У разі якщо значення TDC на виході з фільтруючої установки стає вище допустимого (1000мг/л), тоді пристрій за допомогою звукового сигналу сигналізує про потреби заміни або ж мийки мембрани.

Також на дисплеї  відображається періодичність заміни попередніх фільтрів (у вигляді кількох діаграм), при необхідності заміни, контролер видає звуковий сигнал. Після заміни картриджів, необхідно скинути налаштування по кожному необхідному фільтруючому елементі.

Як включати контролер управління системою зворотного осмосу СВ-5?

Для безперебійної і коректної роботи потрібно правильно виконати його монтаж і налаштування. Для зручності монтажу всі роз'єми позначені цифрами від 1 до 10, а проводи, підключені  до гнізда, позначені цифрами від 1 до 6.

Розшифровка підключення за контактами:

- включення живлення 24 V без дотримання полярності – входи на роз'ємі номер 1 і 2;

- білі  дроти під номером 1;

- за керування циклами промивання мембрани відповідають входи номер 3 і 7;

- дроти червоного кольору під номером 2;

- для управління насосом і впускним клапаном відповідають контакти номер 4 і 6;

- чорний і блакитний дроти під номерами 3 і 4 (провід під номером 3 відповідає за насос, провід під номером 4 через клапан);

- управління датчиком сухого ходу виповнюється вхід номер 5 і 10;

- жовтий провід номер5;

- за датчик високого тиску відповідають входи на роз'ємі номер 8 і 10;

- світло-коричневий провід під номером 6.

Експлуатація пристрою:

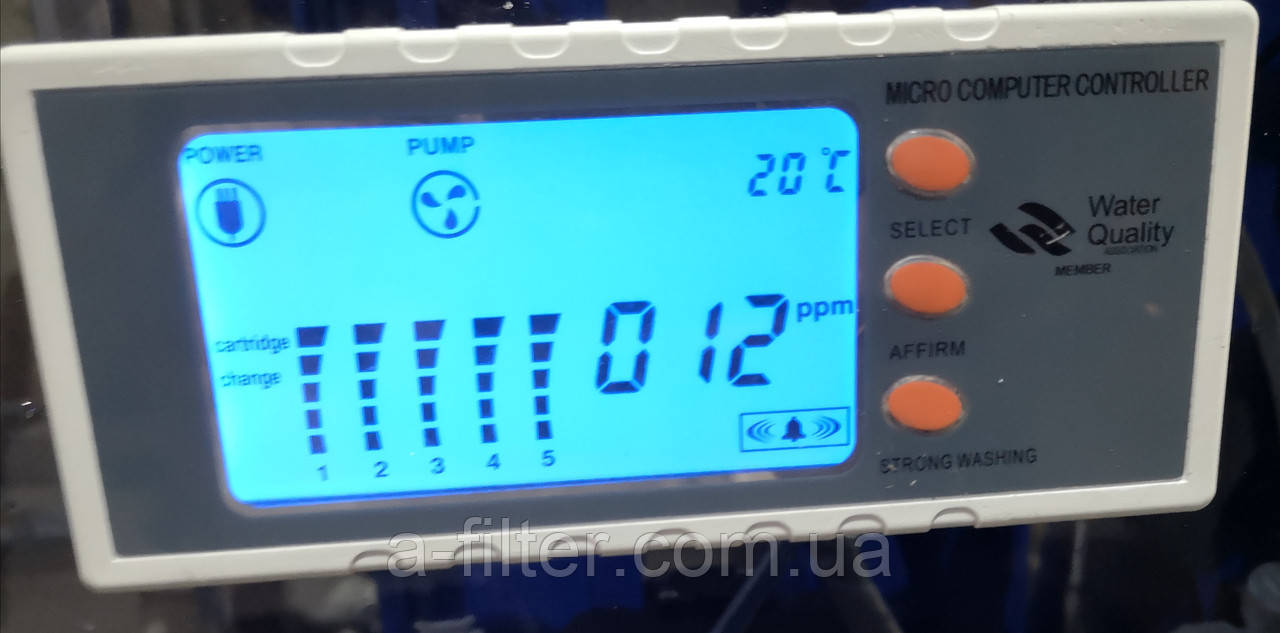

Під час підключення приладу до зовнішнього джерела живлення контролер запуститься через кілька секунд, при цьому на екрані будуть відображатися температура і поточний час. Також на моніторі контролера показується залишок часу до заміни картриджів. У разі відсутності вихідної води в системі, реле сухого ходу подає сигнал на контролер, при цьому  вмикається звукова сигналізація. Коли тиск нормалізується, на моніторі відображається режим  промивання мембрани. Час промивки - 1,5 хвилини. Під час промивки на моніторі висвічується температура води. В процесі фільтрації води на табло висвічується режим роботи і обертовий курсор. При цьому можна побачити  солевміст очищеної води (TDS).

При наповненні накопичувальної ємності, на контролері відображається відповідний напис. При заповненні ємності, проводиться  промивання мембрани, протягом 8 секунд. Після цього контролер перемикає установку в режим очікування. При відборі води з ємності, контролер включає установку і процес повторюється. У разі якщо апарат не застосовувалася більше 7 з половиною годин, запускається промивка на півтори хвилини.

Діаграма стану  картриджів містить 5 етапів:

1)відповідає 3месяцам;

2) 6 місяців;

3) 8 місяців;

4) 36 місяців;

5) 18 місяців.

Скидання лічильника при заміні картриджів:

У процесі роботи установки (по таймеру часу) ділення на шкалі пропадають. Після закінчення терміну експлуатації кожного картриджа на моніторі контролера з'являється відповідний знак. При заміні нових картриджів, потрібно натиснути кнопку введення і система скидає шкалу відліку часу, тобто шкала буде «повною».  Для вибору шкали замінного картриджа, потрібно натиснути на кнопку з англійським символом, він почне блимати. У разі якщо ви бажаєте зробити вибір на даній шкалі, натисніть кнопку «підтвердити», у разі якщо ні – натискайте «вибір». Натискаючи клавіші «підтвердити» або ж «вибрати», можна налаштувати установку після кожної заміни попередніх фільтрів.

При заміні новій мембрани, потрібно промити її. У цьому випадку тиснемо кнопку «strong flush» і прилад запустить промивання мембрани на 1,5 хвилини. Інтегрований в контролері TDS-метр під час роботи установки, моніторить солевміст в очищеній воді.  При перевищенні солевмісту більше 50 мг/л, контролер починає сигналізувати.   Завищені показники очищеної води говорять про необхідність хімічної промивки мембрани зворотного осмосу, або її заміни. (Але потрібно враховувати якість вихідної води, так як значення  електропровідності пермеата залежить від солевмісту вхідної води, температури води, а також режиму роботи установки).
